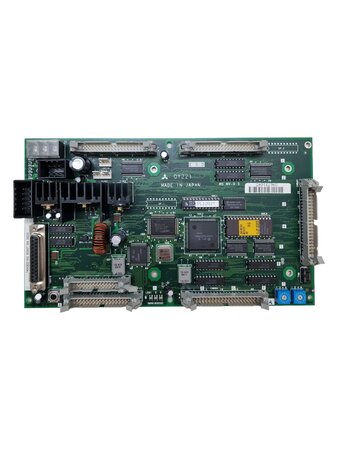

Die Mitsubishi QY221B mit der Leiterplattennummer BN634A564G52 ist eine industrielle Bedienfeldplatine für CNC-Steuerungssysteme. Die Baugruppe wird innerhalb des Bedien- und Steuerungssystems zur Verarbeitung und Übertragung von Eingaben und Signalen des Maschinenbedienfeldes eingesetzt.
Diese Platine wurde aus einer Deckel Maho DMC 70 V ausgebaut. Die QY221-Baureihe ist dem Bedienfeldbereich von Mitsubishi-MELDAS-CNC-Steuerungen zugeordnet und wird je nach Maschinen- und Steuerungsausführung auch im Zusammenhang mit Deckel-Steuerungssystemen eingesetzt.
Auf der Leiterplatte befinden sich mehrere mehrpolige Steckverbinder, ein 25-poliger D-Sub-Anschluss, elektronische Speicher- und Steuerungsbausteine sowie zwei Codierschalter. Für den Austausch einer vorhandenen Platine sind insbesondere die vollständige Typenbezeichnung QY221B, die Leiterplattennummer BN634A564G52, die Bestückung und die vorhandenen Software- beziehungsweise EPROM-Kennzeichnungen zu beachten.
Der Artikel ist gebraucht und befindet sich optisch in einem guten Zustand. Die Baugruppe eignet sich für die Instandhaltung, Reparatur und Ersatzteilbevorratung von CNC-Bearbeitungszentren und industriellen Steuerungssystemen.
Hinweis zur Kompatibilität:
Bitte vergleichen Sie vor dem Kauf die Bezeichnung QY221B, die Leiterplattennummer BN634A564G52, die EPROM-Kennzeichnungen, die Position der Steckverbinder sowie die Einstellung der Codierschalter mit Ihrer vorhandenen Platine und der Maschinen- oder Steuerungsdokumentation. Innerhalb einer Maschinenbaureihe können unterschiedliche Steuerungs- und Platinenversionen verbaut sein.
Technische Daten:
Hersteller: Mitsubishi Electric
Bauteil: Bedienfeldplatine / Operator Panel Board
Typ: QY221B
Alternative Kennzeichnung: QY221
Leiterplattennummer: BN634A564G52
CNC-System: Mitsubishi MELDAS 500
Maschinenzuordnung: aus Deckel Maho DMC 70 V
Sichtbare EPROM-Kennzeichnungen: PL1202* sowie QY221 / 4F / B5
Sichtbare Steckverbinder: CNB82, CNB83, CNB84
Zusätzlicher Anschluss: 25-poliger D-Sub-Anschluss
Codierschalter: CS1 und CS2
Platinenversion: A
Herstellungsland: Made in Japan
Einsatzbereich: CNC-Bedienfeld / Maschinensteuerung / Steuerungselektronik
Zustand: gebraucht, guter optischer Zustand
