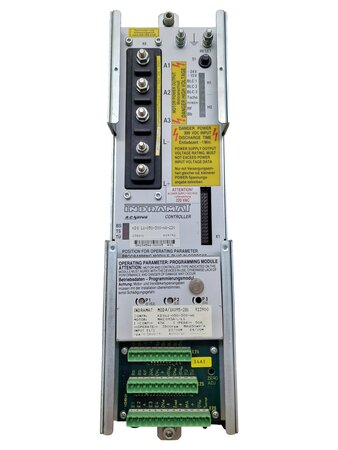

Indramat KDS 1.1-050-300-W1-220 AC-Servoregler
Der Indramat KDS 1.1-050-300-W1-220 ist ein modularer AC-Servoregler aus der KDS1-Baureihe für industrielle Antriebs- und CNC-Anwendungen. Das angebotene Gerät ist gebraucht und befindet sich in einem guten optischen Zustand.

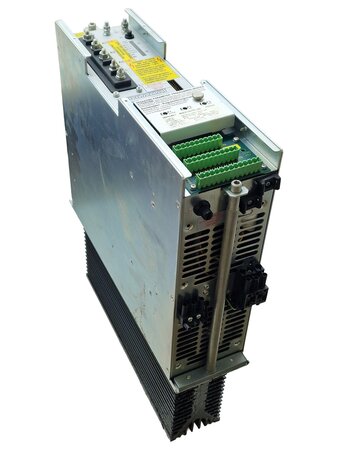

Die W1-Ausführung arbeitet mit einer externen Kühlung. Dadurch wird ein großer Teil der entstehenden Verlustwärme außerhalb des Schaltschrankes abgeführt. Die Lüfterversorgung des vorliegenden Gerätes ist für 220 V AC ausgelegt.
Der Servoregler wird zusammen mit dem eingebauten Programmierungsmodul MOD4/1X095-281 angeboten. Dieses enthält anlagenspezifische Betriebsparameter und ist laut Beschriftung für den Motortyp MAC093A--LS konfiguriert.
Ausstattung und Vorteile
- Originales Indramat Industriebauteil
- 50-A-Ausführung der KDS1-Baureihe
- 300-V-DC-Zwischenkreis
- Externe Kühlung in W1-Ausführung
- Lüfterversorgung mit 220 V AC
- Eingebautes Programmierungsmodul MOD4/1X095-281
- Geeignet als Ersatzteil für bestehende Indramat-Antriebssysteme
- Interessant für Instandhaltung Maschinenservice und Ersatzteilbevorratung
Technische Daten des Servoreglers
Hersteller: Indramat
Typ: KDS 1.1-050-300-W1-220
Hersteller-ID / Materialnummer: 234601
Gerätestrom: 50 A
Spitzenstrom: 50 A
DC-Zwischenkreisspannung: 300 V DC ±15 %
Dauerleistung: 15 kW
Kühlung: externes Lüfteraggregat
Lüfterversorgung: 220 V AC bei 50 bis 60 Hz
Schutzart: IP10
Zulässige Umgebungstemperatur bei Nenndaten: +5 bis +45 °C
Zustand: gebraucht in gutem optischen Zustand

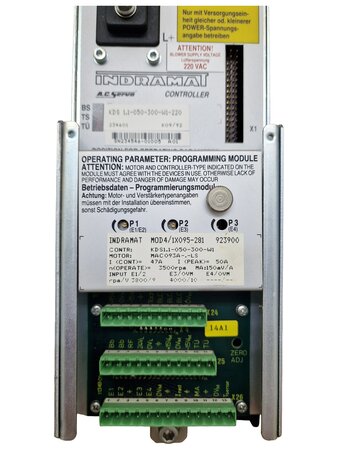

Daten des Programmierungsmoduls
Modultyp: MOD4/1X095-281
Modulnummer: 923900
Controller-Zuordnung: KDS1.1-050-300-W1
Motor-Zuordnung: MAC093A--LS
Dauerstrom laut Modul: 47 A
Spitzenstrom laut Modul: 50 A
Betriebsdrehzahl: 3500 U/min
MA: 150 mV/A
Eingang E1/E2: 3800 U/min bei 9 V
Eingang E3/0VM: 4000 U/min bei 10 V
Kompatibilitätshinweis
Vor dem Einbau müssen die vollständige Typenbezeichnung des Servoreglers sowie die Controller- und Motorzuordnung des Programmierungsmoduls mit der vorhandenen Anlage verglichen werden. Das Programmierungsmodul muss zur eingesetzten Kombination aus Controller Motor und Maschine passen.
Für den Betrieb werden eine kompatible Indramat-Stromversorgung sowie die passenden Motoren Leitungen und Anschlüsse benötigt.
Zustand und Lieferumfang
Der Servoregler ist gebraucht und befindet sich in einem guten optischen Zustand. Alters- und gebrauchsbedingte Spuren können vorhanden sein und sind auf den Produktbildern dokumentiert.
Zum Lieferumfang gehören der abgebildete Indramat KDS Servoregler mit dem vorhandenen Programmierungsmodul der Kühleinheit und den abgebildeten Anschlusselementen. Weitere Leitungen lose Gegenstecker Dokumentationen und zusätzliches Zubehör gehören nicht zum Lieferumfang.
Die Zustandsangabe bezieht sich auf den beschriebenen und abgebildeten Zustand. Eine aktuelle Funktionsprüfung ist damit nicht zugesichert.
