AFS 1600 Luftreinigungsgerät – Ölnebelabscheider für CNC Fräs- & Drehmaschinen (1.600 m³/h)

Das AFS 1600 Luftreinigungsgerät wurde für die industrielle Abscheidung von Öl- und Emulsionsnebel in leistungsstarken CNC-Bearbeitungszentren entwickelt.
Die Geräteabsaugleistung beträgt 1.600 m³/h (frei ansaugend, frei ausblasend).

Das Gerät arbeitet im Umluftbetrieb und führt die gereinigte Luft direkt zurück in die Fertigungshalle.
Die gesetzlichen Anforderungen an die Arbeitsplatzbelastung durch Kühlschmierstoffnebel werden zuverlässig eingehalten.

Technische Daten (AFS 1600)

• Luftleistung: 1.600 m³/h

• Elektrische Nenndaten: 3~, 380–480 V, 50/60 Hz

• Motorleistung: 1,3 kW

• Stromaufnahme: 2,0 A

• Leistungsaufnahme im Betriebspunkt: 0,95 kW (1,47 A)

• Schutzart: IP55

• ErP-konform 2015

• UL-Zertifizierung

• Gewicht: ca. 72 kg

• Farbe: RAL 7035 (Sonderfarben auf Anfrage)

Lieferumfang

• Luftreinigungsgerät mit Ansaug links oder rechts

• Ansaugtrichter

• Sämtliche Abscheide- und Filterelemente

• Anschluss für Kühlschmierstoffrückführung

Weiterentwicklung: AFS 11M (neue Generation)

Die AFS 11M wurde vollständig überarbeitet und bietet im Vergleich zur Vorgängerversion folgende Verbesserungen:

• Bis zu 18% Energieeinsparung

• EC-Ausführung (3~, 380–480 V, 50/60 Hz)

• Leistungsaufnahme: 1,18 kW / 1,8 A

• Leistungsbereich: 1.100 – 1.600 m³/h

• Leistungsaufnahme im Betriebspunkt: 0,79 kW (bei 1.400 m³/h)

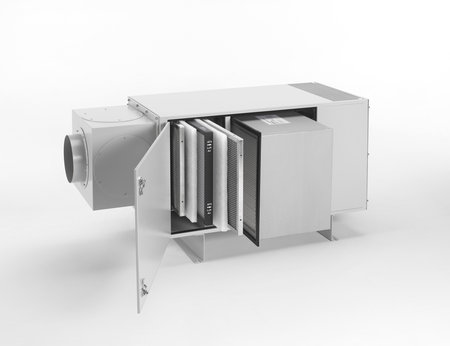

• 5-stufige Vorabscheidung

• HEPA H13-Nachfilter (99,95% Abscheidegrad für MPPS)

• Effizienzklasse N = 75,5

• Gesamtwirkungsgrad ηes = 65,6%

• UL & CSA Zulassungen

• Gewicht: ca. 80 kg

• Farben: RAL 7035 (lichtgrau) oder RAL 7016 (anthrazit)

Die AFS 11M überzeugt durch verbesserte Abscheideleistung, leiseren Betrieb, optimierte Strömungsführung und wartungsfreundliche Konstruktion.

Einsatzbereich

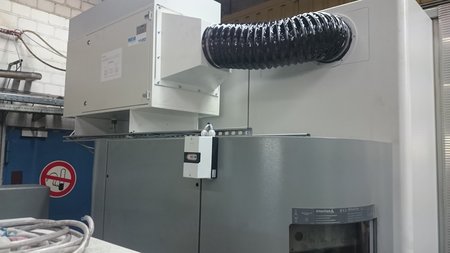

AFS-Einzelgeräte sind speziell für leistungsstarke CNC-Werkzeugmaschinen konzipiert und bilden eine funktionale Einheit mit dem Bearbeitungszentrum.
Die kompakte Bauweise ermöglicht flexible Maschinenaufstellung sowie eine einfache Nachrüstung.

Optionen

• Volumenstromüberwachung

• Optische Filterverschmutzungsanzeige

• Schlauch- oder Rohranschluss

• Schalldämpfer

• Untergestell (11M)

• Betriebsfertige Ausführung mit Schalter, Kabel und CEE-Stecker

• Klemmenkastenausführung
