AFS 1100 Luftreinigungsgerät – Ölnebelabscheider für CNC Fräs- & Drehmaschinen (1.100 m³/h)

Das AFS 1100 Luftreinigungsgerät ist für die industrielle Abscheidung von Öl- und Emulsionsnebel in CNC-Bearbeitungszentren konzipiert.
Die Geräteabsaugleistung beträgt 1.100 m³/h (frei ansaugend, frei ausblasend).

Das Gerät arbeitet im Umluftbetrieb und führt die gereinigte Luft direkt zurück in die Fertigungshalle.
Die gesetzlichen Anforderungen an die Arbeitsplatzbelastung durch Kühlschmierstoffnebel werden eingehalten.

Technische Daten (AFS 1100)

• Luftleistung: 1.100 m³/h

• Elektrische Nenndaten: 3~, 380–480 V, 50/60 Hz

• Motorleistung: 1,3 kW

• Stromaufnahme: 2,0 A

• Leistungsaufnahme im Betriebspunkt: 0,5 kW (0,83 A)

• Schutzart: IP55

• ErP-konform 2015

• UL-Zertifizierung

• Gewicht: ca. 72 kg

• Farbe: RAL 7035 (Sonderfarben auf Anfrage)

Lieferumfang

• Luftreinigungsgerät mit Ansaug links oder rechts

• Ansaugtrichter

• Sämtliche Abscheide- und Filterelemente

• Anschluss für Kühlschmierstoffrückführung

Weiterentwicklung: AFS 10 M (neue Generation)

Die AFS 10 M stellt die überarbeitete Nachfolgegeneration dar und bietet zahlreiche technische Verbesserungen:

• EC-Ausführung (3~, 380–480 V, 50/60 Hz)

• Leistungsaufnahme: 1,18 kW / 1,8 A

• Leistungsdaten: 600 – 1.100 m³/h

• Nur 0,37 kW Leistungsaufnahme im Betriebspunkt (bei 1.000 m³/h)

• Bis zu 20 % Energieeinsparung gegenüber der Vorgängerversion

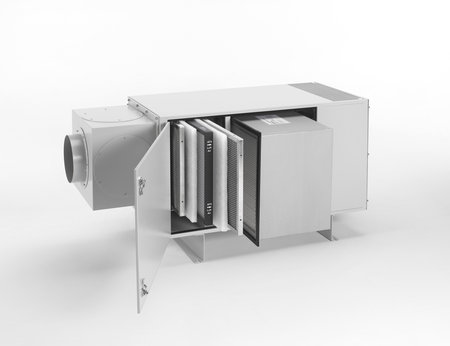

• 5-stufige Vorabscheidung

• HEPA H13-Nachfilter (99,95 % Abscheidegrad für MPPS)

• Effizienzklasse N = 75,5

• Gesamtwirkungsgrad ηes = 65,6 %

• Gewicht: ca. 80 kg

• ErP-konform 2015

• UL & CSA Zulassungen

Die AFS 10 M überzeugt durch verbesserte Abscheideleistung, leiseren Betrieb, optimierte Strömungsführung und wartungsfreundliche Konstruktion.

Einsatzbereich

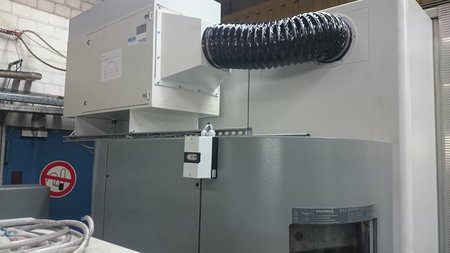

AFS-Einzelgeräte sind speziell für einzelne CNC-Werkzeugmaschinen konzipiert und bilden eine funktionale Einheit mit dem Bearbeitungszentrum.
Die kompakte Bauweise ermöglicht flexible Maschinenaufstellung sowie eine einfache Nachrüstung.

Optionen

• Volumenstromüberwachung

• Optische Filterverschmutzungsanzeige

• Schlauch- oder Rohranschluss

• Schalldämpfer

• Untergestell (10 M)

• Betriebsfertige Ausführung mit Schalter, Kabel und CEE-Stecker

• Klemmenkastenausführung

Hinweis zum Palettenversand: Dieser Artikel wird transportsicher auf Einwegpalette per Spedition geliefert.
Die Fracht- und Verpackungskosten werden tagesaktuell berechnet und 1:1 ohne Aufschlag weitergegeben.
